整個控制系統分為兩個控制部分，強電部分設計在樓頂，弱電部分設計在室內。根據控制目的配置一套監控顯示放置在值班室內。樓頂控制器與值班室內之間通過串口通訊，對水位、水溫、電流、電壓等信號進行采集，根據控制要求判斷水位、水溫等信號，并通過開關量輸出模塊控制相應的太陽能循環泵運行，電輔助自動加熱，供水回水循環泵啟停的動作，并達到報警等功能。

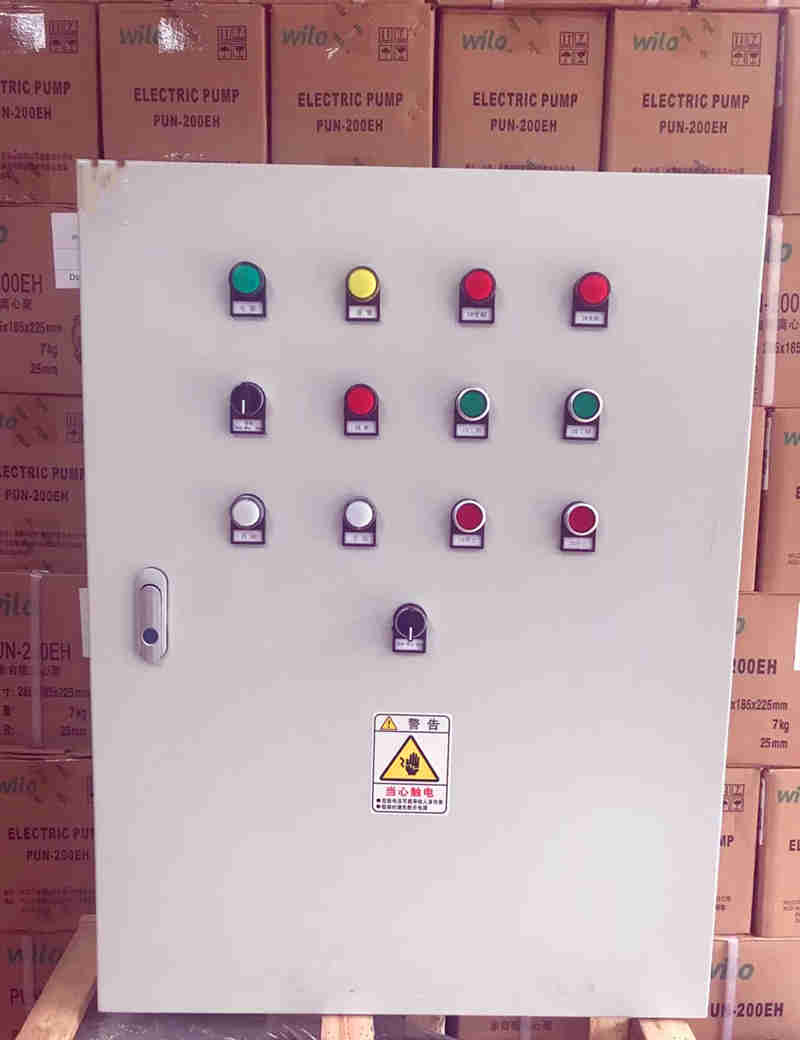

  室內控制器
  控制系統采用工程專用儀表與電器組合而成，實現了強弱電分離，遠程控制。系統可以自動啟動和停止。輔助電加熱可以根據時間和溫度自動啟動和停止。系統設有漏電開關，設計防雷、防漏電功能

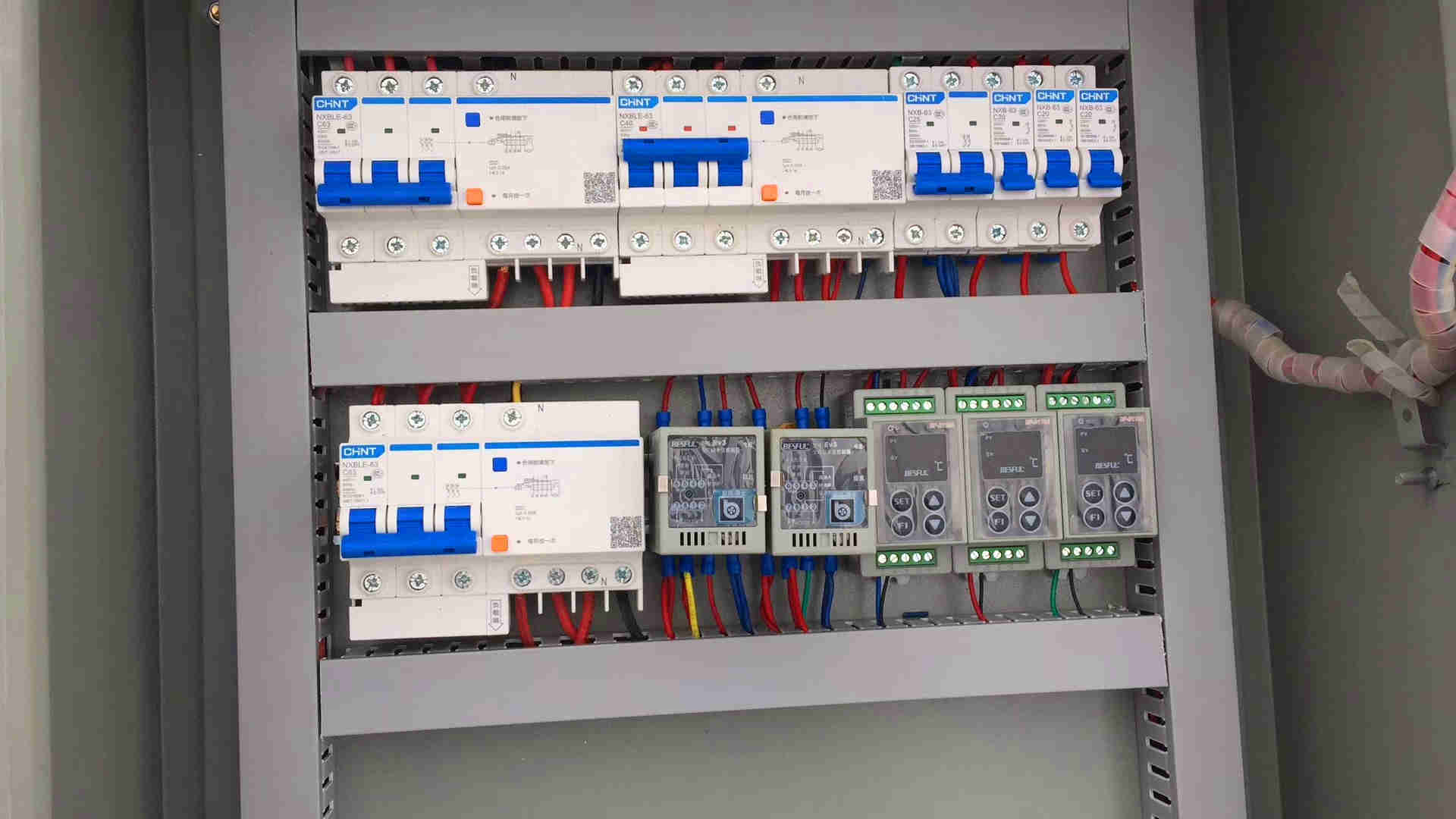

  電控系統電器部件采用施耐德正泰等產品，控制系統采用最新型的智能控制儀表?？梢耘浜衔锫?lián)網無線監控使用

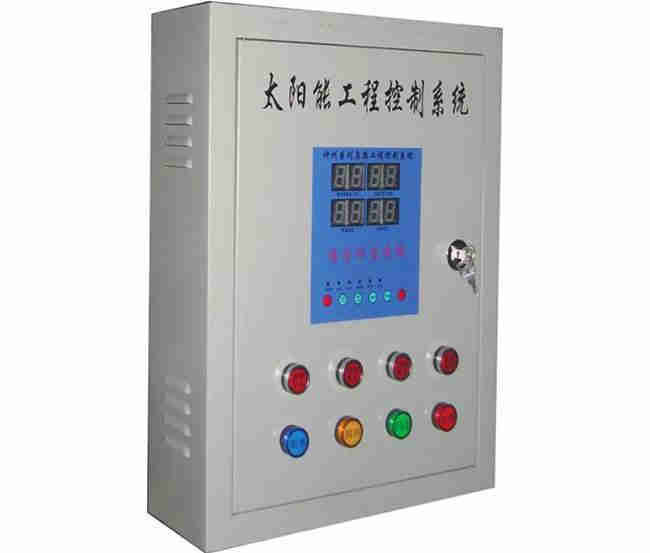

  控制系統顯示功能：
  防凍指示燈：有防凍輸出時，指示燈亮，否則不亮。檢測管道的溫度，并進行循環，防止管道溫度過低管道凍結
  上水指示燈：上水時指示燈亮，否則不亮。防干燒進水：當滿足加熱條件，但水位低于最低安全水位時，自動打開進水至安全水位；無水進水：當水位顯示為“0”時，立即進水至安全水位；
  循環指示燈：有循環輸出時亮，否則不亮。自動檢測集熱器與儲水箱之間的溫差，并自動進行循環
  供水指示燈：有供水輸出時，指示燈亮，無供水輸出不亮。
  參數設置指示燈：設置參數時亮，其余時間不亮。

  加熱指示燈：定溫加熱時亮，否則不亮。溫度控制：水溫低于設置溫度5℃時自動加熱，達到設置溫度時自動停止加熱；智能電熱：在定時燈亮?xí)r，判斷是否需要電熱
  水位指示燈：設置水位時，閃爍顯示設定水位，否則顯示實際水位；
  水位傳感器短路時：滿水指示燈閃爍，其余熄滅；
  水位傳感器斷路時：3/5水位指示燈閃爍，其余熄滅；
  數碼管顯示參數設置時：前兩位顯示參數代碼，后兩位顯示參數值，
  防漏電三重保護,防干燒保護,缺水保護、防凍保護
